电力仪表的应用

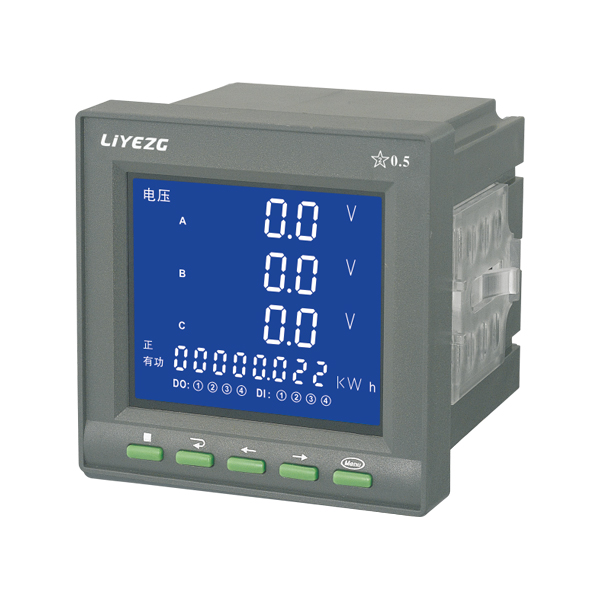

电力仪表作为一种先进的智能化、数字化的电网前端采集元件，现已广泛用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、小区电力监控、工业自动化、智能建筑、智能配电柜、开关柜等设备中，具有安装方便、接线简单、工程量小等特点。

电力仪表具有精确的电力参数测量、电能质量参数监视和分析、电能量统计、越限报警、最值记录和事件顺序记录等功能。通过I/O模块实现对现场设备状态的监视、远程控制和报警输出。电力仪表提供标准的通讯接口，并可选择双通讯网络冗余，同时还提供电能脉冲输出和4~20mA模拟量输出等功能。电力装置应用功能模块化设计，用户自定义的定值系统，可以驱动模拟量和逻辑量定值报警。大屏幕的液晶显示界面让用户轻松获取电力参数。

继电器、定位仪、测试仪、热像仪、变压器、避雷针、成像仪等均属于电力仪器仪表。具体来说，电力仪器仪表也具有自动控制、报警、信号传递和数据处理等功能。

电气参数测量

智能电力仪表可以提供下列电气参数的实时测量：

■电压V：三相相电压、线电压及其平均电压

■电流I：三相线电流及其平均、中线电流

■有功功率P:各相有功功率和系统有功功率

■无功功率Q:各相无功功率和系统无功功率

■视在功率S:各相视在功率和系统视在功率

■功率因数PF:各相功率因数和系统功率因数

■频率F:系统的频率

电能计量功能

可实现高精度的双向电能计量。计量的电能包括输入/输出有功电度、输入/输出无功电度，同时还包括绝对值和净电度值。

电能质量参数

实时监测三相系统的2~31次谐波分量，并计算多种电能质量参数。

■2~31次谐波含有率

■谐波畸变率（THD）

■奇次谐波畸变率（Total Odd HD）

■偶次谐波畸变率（Total Even HD）

■电话谐波波形因数（THFF）

■电流K系数（KF）

■波峰系数（CF）

■三相不平衡度

■需量统计

最值记录

实时统计各相电压、电流、有功功率、无功功率、视在功率等参数的最大值和最小值，并记录事件发生的时间。所有记录可通过通讯读取。

I/O模块

智能电力装置提供了丰富的I/O接口。可提供多达11路数字量输入（DI）用于监视开关量输入的状态；5路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。

越限报警

用户可以自定义的定值系统，最多可以同时启动10个定值通道，其中有6个遥信定值，4个逻辑定值，可根据监测对象和设定情况产生继电器输出。

遥测定值的监测类型分两种：越上限和越下限，遥测定值的监测对象可以选择：电压、电流、频率、不平衡度等。

逻辑定值最多可以同时对三个监测对性进行逻辑判断，三个逻辑条件之间可以选择“与逻辑”或“或逻辑”，逻辑对象可以选择：DI状态、DO状态、遥测定值状态、逻辑定值状态。

利用软件通过通讯口对装置进行定值参数整定，也可通过面板按键设置参数。

变送器输出

模拟量输出：最多可以提供2路4~20mA输出，变送输出对象可从任何被测参数中选择，输出负载为500欧姆。

模拟量输入：可接受1路4~20mA外部有源输入。

SOE记录功能

多达64个事件记录，装置掉电不丢失。记录事件包括越限动作、继电器动作、开关量输入变位等。每个事件记录包括事件类型，日期和时间。时间分辨率为1ms，事件记录数量可扩展。

波形捕捉

波形捕捉可以由手动启动或事件启动。手动启动捕捉设备正常运行下的波形，用以分析谐波畸变或者其他电能质量参数；事件启动捕捉在异常事件发生状况下的波形，用以协助故障分析和快速恢复供电。
